您的位置：首頁(yè) >匯豐資訊 >匯豐動(dòng)態(tài)
匯豐石業(yè)華為松山湖項(xiàng)目砂巖石材加工技術(shù)說(shuō)明
發(fā)布時(shí)間：2017-03-06 13:47 來(lái)源： 閱覽：50次

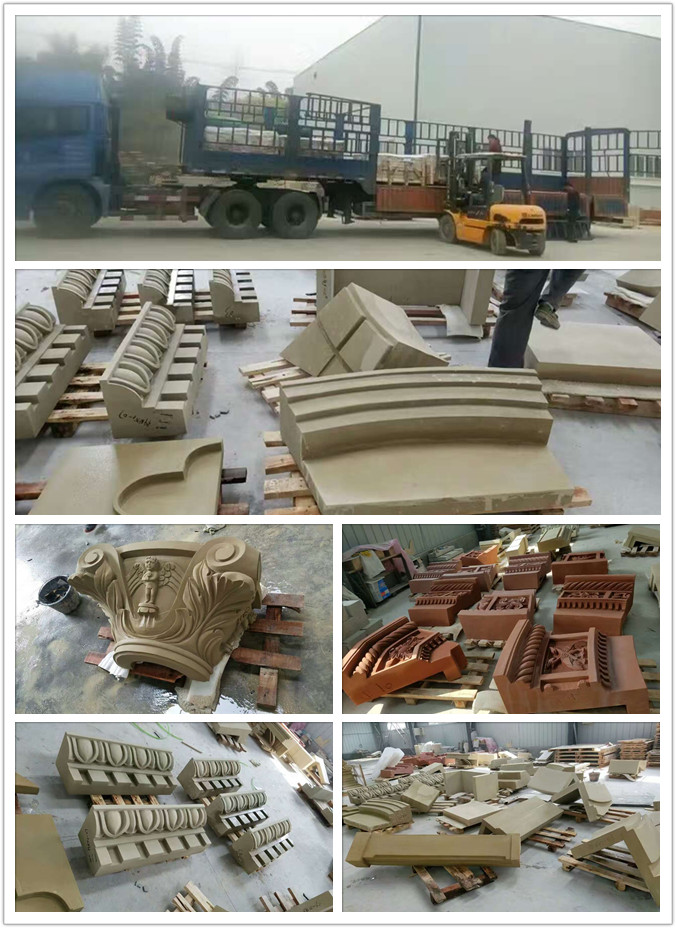

自貢市匯豐石業(yè)3月發(fā)廣東松山湖華為研發(fā)中心工地4-5組團(tuán)米黃砂巖、紅砂巖異型，4-4組團(tuán)淺灰砂巖異型自貢發(fā)貨。
關(guān)于華為松山湖項(xiàng)目石材加工技術(shù)說(shuō)明：
一、石材的選擇：
華為松山湖項(xiàng)目所用石材為紅砂巖、黃砂巖、灰砂巖；
一種顏色的石材應(yīng)由一個(gè)采礦場(chǎng)提供；
石材一律要求細(xì)致緊密的顆粒，精心挑選，色澤、紋理及光潔度（拋光后）需一致；
石材不應(yīng)含有可能影響石材結(jié)構(gòu)完整性的裂紋、紋理或裂縫；
石材應(yīng)無(wú)正常情況下可能引起損蝕、雜色或礦物。
二、石材物理性能：
所有石材應(yīng)符合中國(guó)規(guī)范和美國(guó)ASTMC615標(biāo)準(zhǔn)中的要求，石材測(cè)試時(shí)石紋的方向應(yīng)配合實(shí)際使用狀況、或者是面向不利側(cè)進(jìn)行。
·吸水率：最大3.75%（按照ASTMC97標(biāo)準(zhǔn)試驗(yàn)方法）
·密度：最小2290kg/m3（按照ASTMC97標(biāo)準(zhǔn)試驗(yàn)方法）
·壓縮強(qiáng)度：最小54MPA（干），30MPA（濕）（按ASTMC97標(biāo)準(zhǔn)試驗(yàn)方法）
·彎曲強(qiáng)度：最小3MPA，按ASTMC880標(biāo)準(zhǔn)試驗(yàn)方法進(jìn)行各個(gè)方向的干濕狀態(tài)下的試驗(yàn)，（試驗(yàn)的厚度為70mm，表面處理應(yīng)與實(shí)際工程相同）。
·熱膨脹系數(shù)：最大0.000012/℃。
三、表面防護(hù)
所有石材的表現(xiàn)，除拋光面以外，至少進(jìn)行二層無(wú)色防水表面保護(hù)膜處理。預(yù)防淋濕變色、泛堿的處理要求：
·為防止石材外表面的吸水，并為了防止外表面因?yàn)樗魵獾恼趄v作用受妨礙而導(dǎo)致背面或小孔吸水，引起淋濕變色、泛堿的析出變黃，要形成隔斷層并涂在外表面?zhèn)取?/span>
·具有與硅系滲透性防止吸水劑的淋濕變色、泛堿防止功能，配合使用的石材確認(rèn)并設(shè)定使用的種別和涂裝量。還需要選用處理劑涂裝色調(diào)變化不明顯的產(chǎn)品。
·砂巖為吸水率較高的石材，需要兼用防霉、防藻涂裝材。
·防止淋濕變色、泛堿的性能及防霉、防藻的性能以材料試驗(yàn)為準(zhǔn)。
·為做到從表面滲透出來(lái)的防止淋濕變色、泛堿隔斷層的厚度在所有位置都達(dá)到5mm以上，需要設(shè)定處理劑的涂裝量和涂裝方法。
·接縫的裝飾接縫材部分，在現(xiàn)場(chǎng)施工時(shí)做同樣的處理，防止淋濕變色、泛堿隔斷層均布整體石材砌筑外墻上并是連續(xù)的。
·原則上石材加工成指定的形狀后會(huì)在石材加工工場(chǎng)或者是做相同處理的專(zhuān)用工場(chǎng)施工，其后在現(xiàn)場(chǎng)不應(yīng)再發(fā)生切割等石材的加工。
·在處理劑涂裝部分，要確認(rèn)其與接縫密封材、裝飾接縫材、填充砂漿等的吸附性，并根據(jù)結(jié)果管理涂裝范圍。
·有關(guān)涂裝量的管理，根據(jù)使用材料的進(jìn)貨記錄和使用量記錄執(zhí)行。不得再改處理劑供應(yīng)商的標(biāo)準(zhǔn)配方。
防止淋濕變色、泛堿處理劑的材料試驗(yàn)：
·防止淋濕變色、泛堿隔斷性能確認(rèn)試驗(yàn)（染色5%氫氧化鈉溶液上吸式確認(rèn)試驗(yàn)）。
隔斷層厚度確認(rèn)試驗(yàn)（同上，然后確認(rèn)切割后的剖面）。
四、砂巖石材表面的防護(hù)處理的技術(shù)要求：
本工程采用砂巖石材砌筑及砂巖石材干掛的工藝，所以對(duì)于砂巖石材的表面防護(hù)十分重要。
·必須在防護(hù)前先對(duì)污染的表面進(jìn)行處理，有浸泡、液涂、噴涂、刷涂等，之后要晾干24h，再專(zhuān)門(mén)進(jìn)行效果檢驗(yàn)，以確定最后使用的防護(hù)劑達(dá)到最佳效果。
·建筑表面要完全干燥后才能涂抹防護(hù)劑，在操作中應(yīng)當(dāng)盡量使用全立體防護(hù)，不要只做單面防護(hù)，至少應(yīng)涂?jī)杀橐陨戏雷o(hù)劑；應(yīng)按疊加涂刷和疊加與縱橫結(jié)合涂刷的工藝。
·防護(hù)劑處理后的表面須有比較強(qiáng)的憎水性和耐候性，且具有透氣性好，拒污力強(qiáng)的優(yōu)點(diǎn)。
·防護(hù)劑處理后須達(dá)到無(wú)泛堿現(xiàn)象。
·防護(hù)劑處理后不能影響原建筑立面顏色效果。
·防護(hù)劑涂抹后必須進(jìn)行效果檢查，不合格應(yīng)該立即進(jìn)行涂抹。
·防護(hù)劑的質(zhì)保年限不小于10年。
五、石材背面加強(qiáng)材：
為防止石材破損時(shí)而導(dǎo)致石材掉落，所有石材的吊頂，挑檐和有特殊造型的部位的石材背面全面涂膜狀的加強(qiáng)材。
應(yīng)采用FRP（玻璃纖維補(bǔ)強(qiáng)不飽和聚酯樹(shù)脂）涂裝程度。
應(yīng)在石材加工工場(chǎng)施工，并在粘結(jié)性確認(rèn)好的條件下（素材狀態(tài)、施工環(huán)境）施工。
石材背面加強(qiáng)材的材料試驗(yàn)要求：保證破損時(shí)保持碎片不脫落。
六、加工要求：
石板連接部位應(yīng)無(wú)崩壞、暗裂等缺陷；其他部位崩邊不大于5mm×20mm或缺角不大于20mm時(shí)可修補(bǔ)后使用，但每層修補(bǔ)石板塊數(shù)不應(yīng)大于2%，且宜用于立面不明顯部位。
石材色澤應(yīng)符合業(yè)主和建筑師要求，花紋圖案應(yīng)按樣板檢查，石材四周不得有明顯的色差，石板的編號(hào)同設(shè)計(jì)一致，不至于混亂。
石板結(jié)合其組合形式，按確定設(shè)計(jì)形式進(jìn)行加工。
相關(guān)推薦：
